SP6691--微电源升压型稳压器系列白色LED驱动器


概述
　　SP6691是一个微电源升压型稳压器，它特别为供电一系列配置白色LED而设计。该器件利用固定的关闭时间结构，在关断模式下只消耗10nA的静态电流。低至1V的低点压操作充分利用了电池的最长寿命。SP6691具有8脚DFN、5脚SOT-23或5脚TSOT几种封装形式，使一个完整的稳压器结构占用的电路板面积不超过0.2平方英寸。

特性

25mA时可驱动多达6个LED；
20mA时可驱动多达8个LED；
高输出电压：高达30V；
优化用于单电源应用和2.7～4.2V的应用；
可在低至1V的条件下操作；
高效率：大于75﹪；
低静态电流：20uA；
极低的关断电流：10nA；
单节电池的操作；
可编程输出电压；
1Ω的开关（250mA对应250mV）；
小型封装：8脚DFN、5脚TSOT或5脚SOT-23；


应用

白色LED驱动器；
高电压偏置；
数码相机；
手机；
电池备份；
掌上电脑；

资料下载
  SP6691 数据手册(英) [532KPDF]

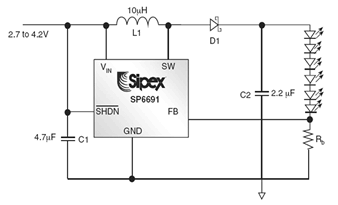

典型应用
