SP507--+5V单芯片WAN多模式串行收发器

概述
　　SP507是一个单芯片IC，支持DTE/DCE连接的7种常见串行接口标准。7个驱动器和7个接收器可以以超过20Mbps的速率发送和接收信号。SP507不需要为符合所有7种模式的操作而另外使用任何外部元件。所有必需的终端都集成在SP507内，这些终端在V.35驱动器、V.35接收器和V.11接收器被使用时可以被转接。SP507可以作为DTE或DCE来操作。
SP507还包括一个带有驱动器和接收器地址译码器的锁存使能管脚。驱动器和接收器输出的三态功能通过向地址译码器提供一个3位的字来控制。SP507的4个驱动器和4个接收器具有独立的使能管脚，使用起来更加方便。

特性

支持的接口模式：
－ RS-232 (V.28)　　　　　 X.21/RS-422 (V.11)
－ EIA-530 (V.10&V.11)　　 EIA-530A (V.10&V.11)
－ RS-499 (V.10&V.11)　　　V.35 (V.35&V.28)
－ V.36 (V.10&V.11) 　　　 RS-485 (无终端的V.11)
软件可选的协议；
最大差分传输速率超过20Mbps；
+5V单电源操作；
7个驱动器和7个接收器；
驱动器和接收器三态控制；
V.11和V.35协议的内部收发器终端电阻；
模拟I/O的ESD容限得到改善；
符合NET1/2和TBR2物理层要求；

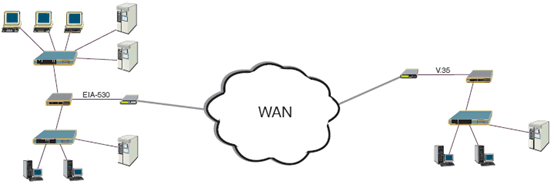

用在路由器、交换机、DSU/CSU和其它接入设备的WAN串口中；
132脚小尺寸球栅阵列封装和80脚MQFP封装；
