Sipex 半导体
SP3220E
--+3.0V到+5.5V RS-232收发器对
概述
SP3220E器件是RS232收发器对便携式或手持式应用如笔记本或掌上型电脑的一种解决方案。SP3220E器件有一个高效的电荷泵，工作电压为3.3V时只需0.1μF电容就可进行操作。电荷泵允许SP3220E在+3.3V到+5.0V 内的某个电压下发送符合RS-232的信号。SP3220E器件的ESD保护使得驱动器和接收器的管脚可承受±15kV人体放电模式和IEC1000-4-2 气隙放电模式。SP3220E器件包含一种低功耗关断模式，该模式下驱动器输出和电荷泵被禁止。关断状态下，电源电流低于1μA。
特性
满足RS232协议操作，工作电压为+3.0V到+5.5V；
满载最小数据速率：120Kbps；
1uA的低功耗关断模式，接收器有效；
可与RS-232器件共同工作，电源低至+2.7V；
与没有AUTO ON-LINEa特性的MAX3221E器件管脚兼容；
增强型ESD规范：
±15kV人体放电模式；
±15kV IEC1000-4-2气隙放电；
±8kV IEC1000-4-2接触放电。
资料下载
SP3220E从+3.0V到+5.5V RS-232收发器对数据手册 (英)
[115K
PDF
2007-1-19
:
1941
次]

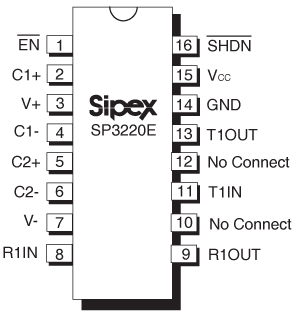

管脚图
订购信息
型 号
输出电压
封 装
SP3220EEA
-40～85℃
16-Pin SSOP
