Sipex 半导体

 SP3222E/SP3232E--+3.0V到+5.5V RS-232收发器

概述
  SP3222E/3232E系列是RS232收发器对便携式或手持式应用如笔记本或掌上型电脑的一种解决方案。SP3222E/3232E系列有一个高效的电荷泵,工作电压为3.3V时只需0.1μF电容就可进行操作。电荷泵允许SP3222E/3232E系列在+3.3V到+5.0V 内的某个电压下发送符合RS-232的信号。SP3222E/3232E系列是一个2驱动器/2接收器的器件,适用于便携式或手持式设备(如笔记本或掌上型电脑)。SP3222E/3232E器件的ESD保护使得驱动器和接收器的管脚可承受±15kV人体放电模式和IEC1000-4-2 气隙放电模式。SP3222E器件包含一种低功耗关断模式,该模式下器件的驱动器输出和电荷泵被禁止。关断状态下,电源电流低于1μA。

特性
满足EIA/TIA-232-F标准,工作电压为+3.0V到+5.5V;
满载最小数据速率:120Kbps;
1uA的低功耗关断模式,接收器(SP3222E)有效;
可与RS-232共同使用,电源低至+2.7V;
增强型ESD规范:
±15kV人体放电模式;
±15kV IEC1000-4-2气隙放电;
±8kV IEC1000-4-2接触放电。

资料下载
  SP3222E/SP3232E从+3.0V到+5.5V RS-232收发器数据手册 (英) [128KPDF]

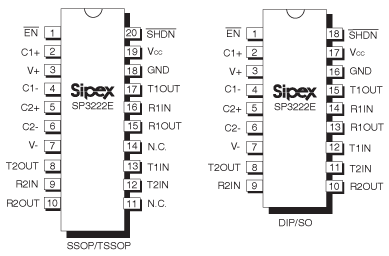

管脚图

订购信息

型 号
工作温度
封 装
 SP3232ECY
0~70℃
16-Pin TSSOP
 SP3232EEA
-40~85℃
16-Pin SSOP
 SP3232EEN
-40~85℃
16-Pin nSOIC
 SP3222EEA
-40~85℃
20-Pin SSOP
