| SP486/SP487--4路RS-485/RS-422驱动器 |
|
| 概述 |
 SP486和SP487是一个低功耗的4路差分驱动器，符合RS-485和RS-422的标准。SP486含有一个共用的驱动器使能控制；SP487为每对驱动器单独提供驱动器使能控制。SP486和SP487都具有三态输出和宽共模输入范围，两者都采用16脚塑料DIP和SOIC封装。 |
|
| 特性 |
  RS-485或RS-422应用
4路差分驱动器
三态输出控制
40ns的典型驱动器传输延时
5ns跳变
－7～＋12V共模输出范围
100uA的电源电流
单个＋5V电源工作
管脚与SN75172, SN75174, LTC486和LTC487兼容 |
|

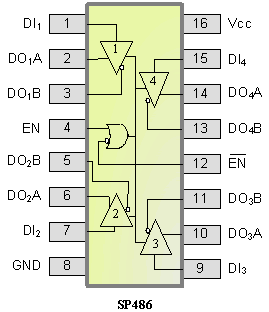

| SP486管脚图/管脚描述 |
 |
| 引脚名称 |
功能 |
| DI1 |
驱动器1输入 |
| DO1A |
驱动器1输出A |
| DO1B |
驱动器1输出B |
| EN |
驱动器输出使能 |
| DO2B |
驱动器2输出B |
| DO2A |
驱动器2输出A |
| DI2 |
驱动器2输入 |
| GND |
地 |
| DI3 |
驱动器3输入 |
| DO3A |
驱动器3输出A |
| DO3B |
驱动器3输出B |
| /EN |
驱动器输出禁止 |
| DO4B |
驱动器4输出B |
| DO4A |
驱动器4输出A |
| DI4 |
接收器4输入 |
| VCC |
电源 |
|
|

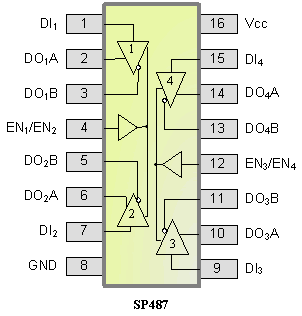

| SP487管脚图/管脚描述 |
 |
| 引脚名称 |
功能 |
| DI1 |
驱动器1输入 |
| DO1A |
驱动器1输出A |
| DO1B |
驱动器1输出B |
| EN1/ EN2 |
驱动器1和2输出使能 |
| DO2B |
驱动器2输出B |
| DO2A |
驱动器2输出A |
| DI2 |
驱动器2输入 |
| GND |
地 |
| DI3 |
驱动器3输入 |
| DO3A |
驱动器3输出A |
| DO3B |
驱动器3输出B |
| EN3/ EN4 |
驱动器3和4输出使能 |
| DO4B |
驱动器4输出B |
| DO4A |
驱动器4输出A |
| DI4 |
接收器4输入 |
| VCC |
电源 |
|
|
| |
