| 概述 |
| SP490 是一个低功耗差分收发器，满足RS-485 和RS-422 标准规范，数据传输速率高达5Mbps。除了增加了驱动器和接收器三态使能线外，SP491 和SP490 完全相同。在共模模式的限制范围内，两者的接收器输入的灵敏度为±200mV。SP490 包含8 脚塑料DIP 和8 脚NSOIC 两种封装形式，可工作在商业级和工业级温度范围内。SP491 包含14 脚DIP 和14 脚NSOIC 两种封装，也可工作在商业级和工业级温度范围内。 |
|
| 特性 |
  5V工作电压
低功耗BiCMOS制造工艺
SP491E具有驱动器/接收器使能控制位
RS-485和RS-422标准的驱动器/接收器
SP490和LTC490、SN75179管脚兼容
SP491和LTC491、SN75180管脚兼容 |
|

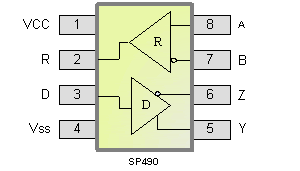

| SP490管脚图 |
 |
| 引脚名称 |
功能 |
| R |
接收器输出 |
| D |
发送器输入 |
| Y |
同相发送器输出 |
| Z |
反向发送器输出 |
| B |
反相接收器输入 |
| A |
同相接收器输入 |
| VDD |
供电电压 |
| GND |
地 |
|
|

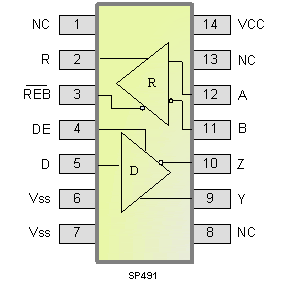

| SP491管脚图 |
 |
| 引脚名称 |
功能 |
| NC |
不连接 |
| R |
接收器输出 |
| /REB |
接收器输出使能 |
| DE |
发送器输出使能 |
| D |
发送器输入 |
| GND |
地 |
| GND |
地 |
| NC |
不连接 |
| Y |
同相发送器输出 |
| Z |
反向发送器输出 |
| B |
反相接收器输入 |
| A |
同相接收器输入 |
| NC |
不连接 |
| VDD |
供电电压 |
|
|
| |
