Sipex 半导体
SP706P/R/S/T，SP708/R/S/T
--低功耗微处理器外围监控器件
概述
SP706P/S/R/T，SP708R/S/T系列属于微处理器(uP)监控器件。其集成有众多组件，可监测uP及数字系统中的供电及电池的工作情况。由于以上众多组件的使用，SP706P/S/R/T，SP708R/S/T系列可有效地增强系统的可靠性及工作效率。SP706P/S/R/T，SP708R/S/T系列包含一个看门狗定时器，一个uP复位模块，一个供电失败比较器，及一个手动复位输入模块。SP706P/S/R/T，SP708R/S/T系列适用于+3.0V或+3.3V环境 ，如计算机，汽车系统，控制器，及其他一些智能仪器。对于对电源供电要求严格的uP系统/数字处理系统，SP706P/R/S/T，SP708R/S/T系列是一款非常理想的选择。
特性
高精度低电压监控器：
2.63V下的SP706P/R及SP708R；
2.93V下的SP706S及SP708S；
3.08V下的SP706T及SP708T；
复位脉冲宽度-200ms；
独立的看门狗定时器-溢出周期1.6s(SP706P/S/R/T)；
最大电源电流40uA；
支持开关式TTL/CMOS手动复位输入；
Vcc下降至1V时，产生-R-E-S-E-T信号；
RESET输出：
SP706P 高电平有效；
SP706R/S/T 低电平有效；
SP708R/S/T 支持高/低电平两种方式；
WDI可以保持为浮空，以禁止看门狗功能；
内嵌Vcc干扰抑止电路；
提供8引脚PDIP，NSOIC及uSOIC封装；
内嵌电压监测器，可检测供电失败或电池不足警告；
706P/R/S/T及708R/S/T引脚兼容性增强以符合工业标准。
资料下载
SP706P/R/S/T, SP708R/S/T低功耗微处理器外围监控器件数据手册 (英)
[235K
PDF
]

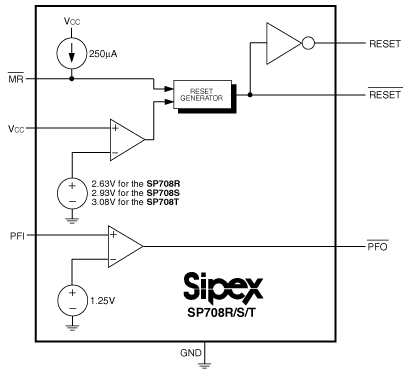

功能框图
管脚图
订购信息
型 号
输出电压
封 装
SP708SEP
-40～85℃
8–pin PDIP
SP708SCN
0～70℃
8-pin NSOIC
